坂田電機：羽田再拡張Ｄ滑走路建設工事特集

土圧計は海底面に設置し、盛土からの海底地盤に対する圧密荷重を測定します。

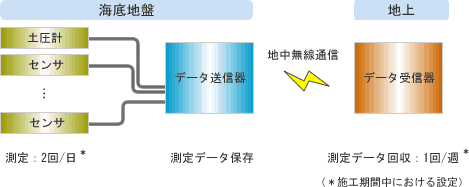

施工中は、1日に2度の測定を行い、測定データは接続されたデータ送信器に保存され、1週間ごとに船上のデータ受信器により回収します。

（数字にマウスを合わせると図が切り替わります）

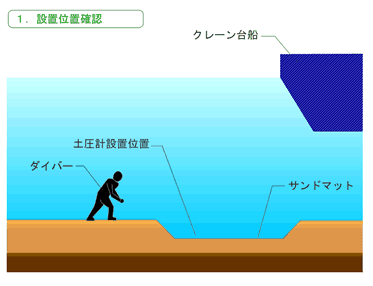

土圧計の設置位置を掘削します。台船上で土圧計のケーブルにあらかじめ保護管を通しておきます。

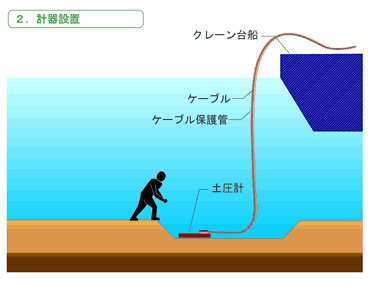

設置位置を水平に整え、その上に土圧計を設置します。

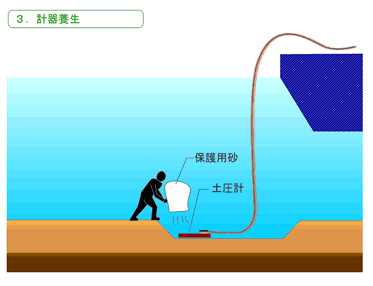

土圧計の上に保護用の砂を載せます。

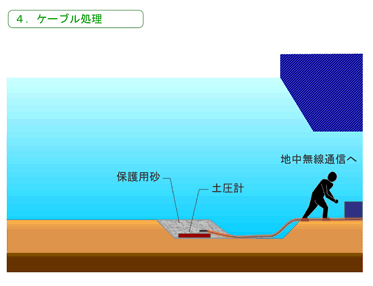

ケーブルを地中無線通信システムの送信器へ接続し、設置位置全体を保護土嚢で覆い設置完了となります。
