山留工事の安全を管理する計測器と、取付けをご提案します
山留め
地下掘削に伴う山留め壁の圧力や周辺地盤の傾斜等の影響を計測し、
施工の安全管理を行います。

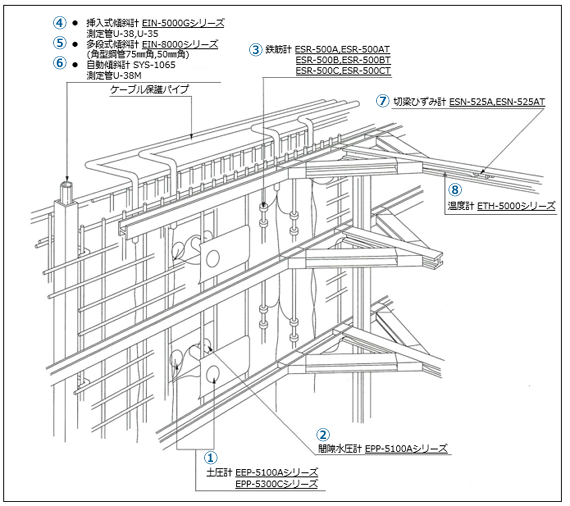

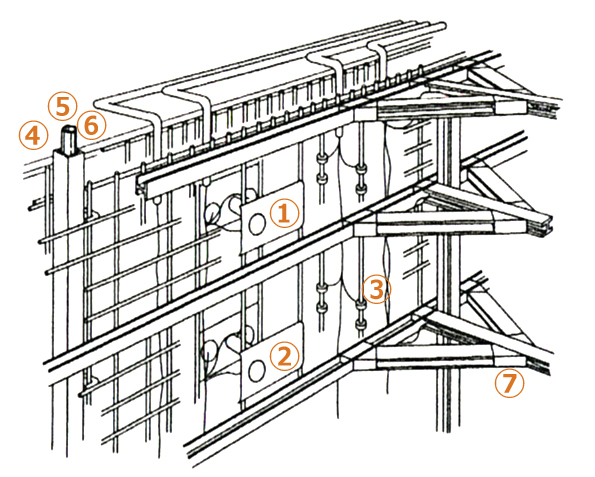

RC連続盤計測
計測機器・取付け図
| 計測項目 | 計測器名 | カタログ |
|---|---|---|
| 土圧 | ① 壁面用土圧計 | » 製品カタログ・ダウンロード⇩ |
| 間隙水圧 | ② 壁面用間隙水圧計 | » 製品カタログ・ダウンロード⇩ |
| 曲げ応力 | ③ 鉄筋計 | » 製品カタログ・ダウンロード⇩ |
| 変形 | ④ 挿入式傾斜計 | » 製品カタログ・ダウンロード⇩ |
| ⑤ 多段式傾斜計 | » 製品カタログ・ダウンロード⇩ | |
| ⑥ 自動傾斜計 | ― | |
| 切梁軸力 | ⑦ 切梁ひずみ計 | » 製品カタログ・ダウンロード⇩ |
| 温度 | ⑧ 温度計 | » 製品カタログ・ダウンロード⇩ |

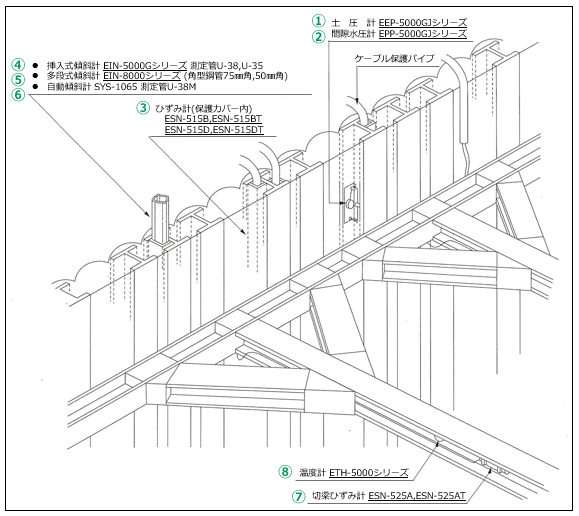

柱列山留壁（SMW）計測
計測機器・取付け図
| 計測項目 | 計測器名 | カタログ |
|---|---|---|
| 土圧 | ① 壁面用土圧計 | » 製品カタログ・ダウンロード⇩ |
| 間隙水圧 | ② 壁面用間隙水圧計 | » 製品カタログ・ダウンロード⇩ |
| 曲げ応力 | ③ ひずみ計 | » 製品カタログ・ダウンロード⇩ |
| 変形 | ④ 挿入式傾斜計 | » 製品カタログ・ダウンロード⇩ |
| ⑤ 多段式傾斜計 | » 製品カタログ・ダウンロード⇩ | |
| ⑥ 自動傾斜計 | ― | |
| 切梁軸力 | ⑦ 切梁ひずみ計 | » 製品カタログ・ダウンロード⇩ |
| 温度 | ⑧ 温度計 | » 製品カタログ・ダウンロード⇩ |
鋼管山留め計測
計測機器・取付け図
| 計測項目 | 計測器名 | カタログ |
|---|---|---|
| 土圧 | ① 壁面用土圧計 | » 製品カタログ・ダウンロード⇩ |
| 間隙水圧 | ② 壁面用間隙水圧計 | » 製品カタログ・ダウンロード⇩ |
| 曲げ応力 | ⑦ ひずみ計 | » 製品カタログ・ダウンロード⇩ |
| 変形 | ④ 挿入式傾斜計 | » 製品カタログ・ダウンロード⇩ |
| ⑤ 多段式傾斜計 | » 製品カタログ・ダウンロード⇩ | |
| ⑥ 自動傾斜計 | ― | |
| 切梁軸力 | ⑦ 切梁ひずみ計 | » 製品カタログ・ダウンロード⇩ |
| 温度 | ⑧ 温度計 | » 製品カタログ・ダウンロード⇩ |
